Als professioneller Hersteller von Industrierollen mit umfangreicher Praxiserfahrung hat CMCL Casters festgestellt, dass falsche Lastberechnungen eine der Hauptursachen für Ausfälle im Zusammenhang mit Rollen sind. In diesem Leitfaden werden die standardmäßige Berechnungsformel für die industrielle Lenkrollenlast und die technische Logik hinter dem weithin akzeptierten Prinzip der 4-Rad-Installation und der 3-Rad-Lastauswahl erläutert. Die Methode wird häufig für Lagerwagen, industrielle Handhabungsgeräte, medizinische Wagen, automatisierte Maschinen und kundenspezifische mobile Systeme verwendet.
Im Gegensatz zu statischen RegalsystemenIndustrierolleAnwendungen müssen dynamische Belastungen, unebene Böden, Vibrationen und Stoßkräfte während der Bewegung berücksichtigen. Wenn man sich ausschließlich auf statische Gewichtsberechnungen verlässt, führt dies häufig zu einer unzureichenden Tragfähigkeit.

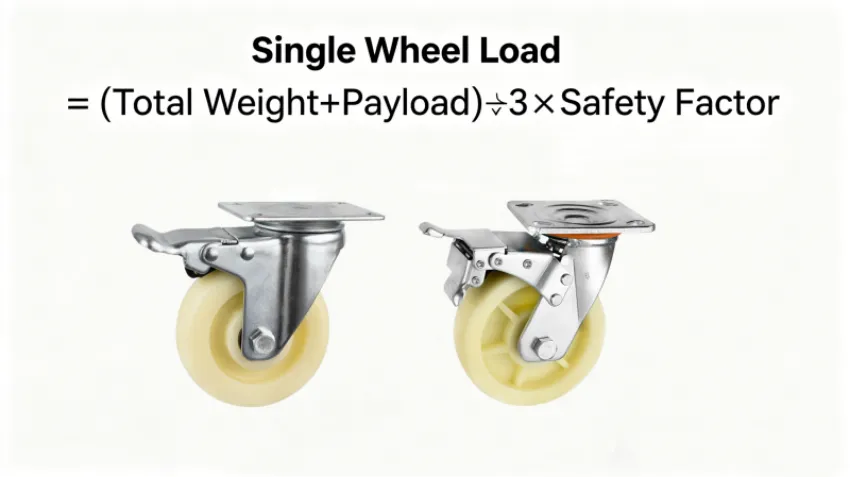

Einzelradlast = (Gesamtgewicht der Ausrüstung + maximales Lastgewicht) ÷ 3 × Sicherheitsfaktor
A. Gesamtgewicht der Ausrüstung: Das Eigengewicht des Wagens, Gestells, der Maschine oder der mobilen Ausrüstung.
B. Maximales Ladegewicht: Das maximale Gewicht, das das Gerät während des Betriebs tragen darf.
C. Durch 3 statt durch 4 dividieren: Das Grundprinzip für Vier-Rollen-Installationen wird später in diesem Artikel erläutert.
D. Sicherheitsfaktor: Typischerweise 1,3–1,5 für Standard-Industrieumgebungen. Bei rauen Böden, häufigen Bewegungen oder stoßgefährdeten Anwendungen wird ein Sicherheitsfaktor von 1,5–2,0 empfohlen.
Ein Lagerwagen wiegt80 kg und trägt eine maximale Belastung von400 kg.
Gesamtgewicht:
80 kg + 400 kg = 480 kg
Erforderliche Einzelradkapazität:
480 ÷ 3 × 1,3 = 208 kg
Auswahlergebnis: Jede Rolle sollte eine Mindesttragfähigkeit von haben208 kg, statt der 120 kg, die man erhält, wenn man das Gesamtgewicht einfach durch vier teilt.
Viele Benutzer fragen: Wenn ein Wagen vier Rollen hat, warum nicht die Last durch vier teilen?
Die Antwort ergibt sich aus tatsächlichen Betriebsbedingungen und nicht aus theoretischen Berechnungen.
Unabhängig davon, ob der Boden aus Beton, mit Epoxidharz beschichtet oder gefliest ist, gibt es immer kleinere Unebenheiten. Aufgrund von Bodenunebenheiten und Strukturtoleranzen ist es für alle vier Rollen äußerst schwierig, die Last jederzeit gleichmäßig zu tragen.
In der Praxis bilden die meisten Karren mit vier Rädern naturgemäß ein stabiles Dreipunkt-Auflagesystem, bei dem drei Rollen den Großteil der Last tragen, während die vierte Rolle kein oder nur ein geringes Gewicht trägt.
Aus diesem Grund nutzen Wirtschaftsingenieure das 3-Rad-Tragprinzip.
Wenn sich die Ausrüstung bewegt:
A. Dehnungsfugen
B. Bodenlücken
C. Rampen
D. Unebene Oberflächen
E. Schwellenwerte
die Lastverteilung ändert sich schlagartig.
In bestimmten Momenten können nur zwei oder drei Rollen den größten Teil der Aufprallkraft absorbieren. Diese temporären Lastspitzen können die theoretische Durchschnittslast deutlich übersteigen.
Wenn die Rollenauswahl auf der Allrad-Durchschnittsberechnung basiert, werden Überlastausfälle viel wahrscheinlicher.
Trotz Präzisionsfertigung gibt es kleine Unterschiede in:
A. Positionen der Befestigungslöcher
B. Rahmenflachheit
C. Halterungshöhe
D. Installationsgenauigkeit
kann zu einer ungleichmäßigen Lastverteilung führen.
Dadurch kann es vorkommen, dass eine Rolle dauerhaft mehr Gewicht trägt als die anderen.
Die Missachtung des 3-Rad-Tragprinzips ist eine der häufigsten Ursachen für den Ausfall von Rollen.
Aufgrund jahrelanger Projekterfahrung stoßen CMCL-Ingenieure häufig auf die folgenden Probleme:
A. Verformung des Radprofils und flache Stellen
B. Gebogene Rollenhalterungen
C. Lagerüberlastung und vorzeitiger Ausfall
D. Erhöhter Rollwiderstand
E. Schlechte Manövrierfähigkeit
F. Wagen wackelt während der Bewegung
G. Erhöhte Wartungs- und Austauschkosten
H. Potenzielle Gefahren für die Sicherheit am Arbeitsplatz
Diese Probleme treten häufig auch dann auf, wenn die ausgewählte Rolle scheinbar die theoretischen Lastanforderungen erfüllt.
Das 3-Rad-Umrüstprinzip gilt vor allem für Vier-Rollen-Geräte.
Berechnen Sie die Belastung anhand der durchschnittlichen Belastung aller drei Rollen zuzüglich eines geeigneten Sicherheitsfaktors. Die Lastverteilung ist im Allgemeinen ausgewogener.
Verwenden Sie die branchenübliche Methode zur Berechnung der 3-Rad-Last.
Bei Hochleistungsgeräten mit sechs oder acht Rollen kalkulieren Ingenieure typischerweise auf der Grundlage von etwa 70–80 % der theoretischen durchschnittlichen Lastverteilung unter Beibehaltung einer ausreichenden dynamischen Lastreserve.
Das gleiche technische Prinzip gilt für spezielle Rollenlösungen. Unabhängig davon, ob Sie sich für Hochtemperaturrollen für Öfen, Backgeräte und Wärmebehandlungsmaschinen oder für antistatische Rollen für die Elektronikfertigung, Reinräume und Halbleiteranlagen entscheiden, sollte die Tragfähigkeit immer nach dem 3-Rad-Lastprinzip berechnet werden und gleichzeitig ein ausreichender Sicherheitsspielraum für dynamische Betriebsbedingungen eingehalten werden.
Die Belastungsberechnung ist die Grundlage für die richtige Rollenauswahl und bestimmt häufig die Gesamtlebensdauer der Ausrüstung. Basierend auf umfangreicher Erfahrung bei der Betreuung von Kunden in der Logistik-, Fertigungs-, Medizin-, Lebensmittelverarbeitungs- und Elektronikindustrie. Die Wahl einer Rolle, die lediglich der berechneten Last gerecht wird, führt häufig zu einer verkürzten Lebensdauer. Hochtemperaturrollen, die in Industrieöfen und Sterilisationsgeräten verwendet werden, müssen hohen Temperaturen standhalten und gleichzeitig die Tragfähigkeit aufrechterhalten. Antistatische Rollen, die in ESD-empfindlichen Umgebungen eingesetzt werden, müssen einen zuverlässigen Schutz vor elektrostatischer Entladung mit ausreichender Tragfähigkeit kombinieren. In korrosiven oder nassen Umgebungen können Edelstahlrollen erforderlich sein. Ebenso wichtig ist die Wahl des richtigen Radmaterials und des richtigen Halterungsdesigns. Für maßgeschneiderte Trolleys, Industriemaschinen und schwere mobile Geräte werden professionelle Lastberechnungen dringend empfohlen.
CMCLCasters ist auf industrielle Mobilitätslösungen für anspruchsvolle Arbeitsumgebungen spezialisiert. Von Hochleistungsrollen und Edelstahlrollen bis hin zu Hochtemperaturrollen und antistatischen Rollen bietet CMCL sowohl Standard- als auch maßgeschneiderte Rollenlösungen, die auf spezifische Lastanforderungen, Umgebungsbedingungen und Industriestandards zugeschnitten sind. Durch die Kombination präziser Lastberechnungen mit anwendungsorientierter technischer Unterstützung hilft CMCL seinen Kunden, die Gerätesicherheit, Betriebseffizienz und langfristige Zuverlässigkeit zu maximieren.
